ALU와 제어장치 / 레지스터

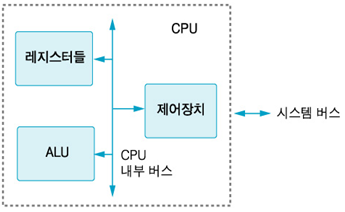

CPU 구성요소

• ALU : 계산장치
• 제어장치
• 여러개의 레지스터

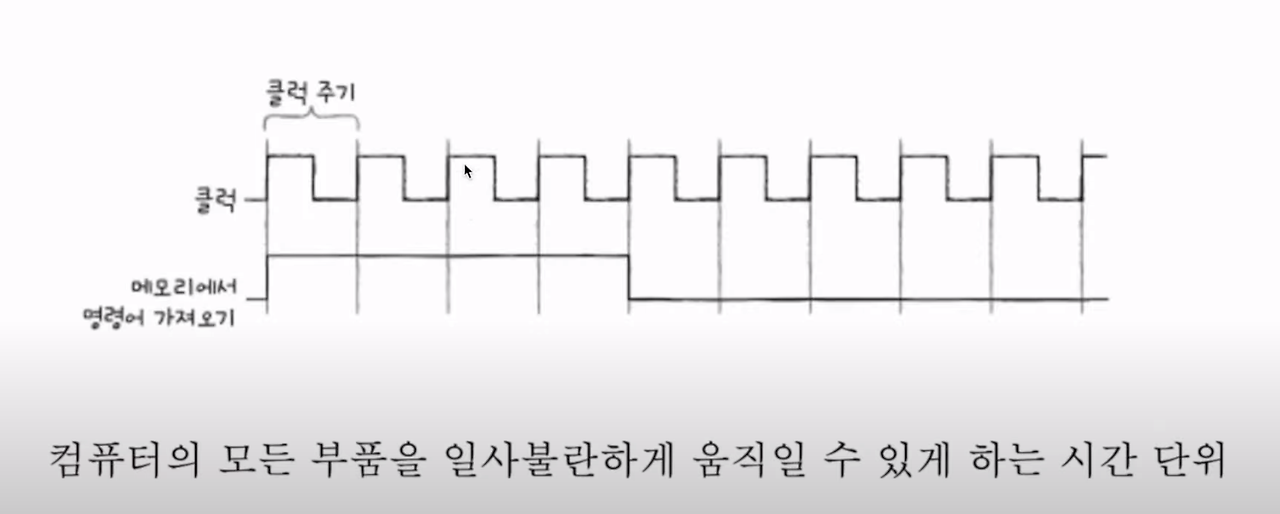

클럭

• 컴퓨터의 모든 부품을 일사불란하게 움직일 수 있게 하는 시간 단위



레지스터

• CPU 내부의 작은 임시저장장치
• 프로그램 속 명령어 & 데이터는 실행 전후로 레지스터에 저장



레지스터 종류

1. 프로그램 카운터 : 메모리에서 가져올 명령어의 주소 저장

2. 명령어 레지스터 : 해석할 명령어 저장(방금 명령어에서 읽어들인 명령어)

3. 메모리 주소 레지스터 : 메모리 주소 저장

4. 메모리 버퍼 레지스터 : 메모리와 주고받을 값(데이터와 명령어) 저장

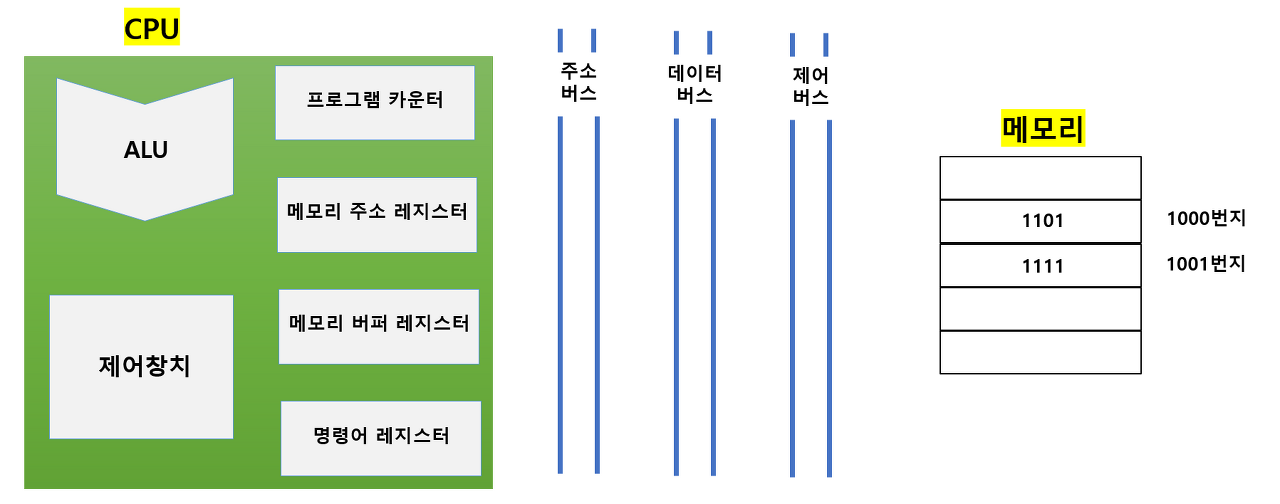

메모리

...	...
1101	1000번지
1111	1001번지
...	...



프로그램 카운터 (1000) -> 메모리 주소 레지스터(1000) -> 메모리 버퍼 레지스터(1101) -> 명령어 레지스터(1101)
                                                                                             프로그램 카운터 1 증가(1001)
                                                                                                  ㄴ 마냥 증가하는건 아님*

*순차적인 실행 흐름이 끊기는 경우

• 특정 메모리 주소로 실행 흐름을 이동하는 명령어 실행 시 (JUMP, CONDITIONAL JUMP, CALL, RET)
• 인터럽트 발생 시
• 등등



5. 플래그 레지스터 : 연산 결과 또는 cpu 상태에 대한 부가적인 정보

6. 범용 레지스터 : 다양하고 일반적인 상황에서 자유롭게 사용



주소 지정에 사용 ▼

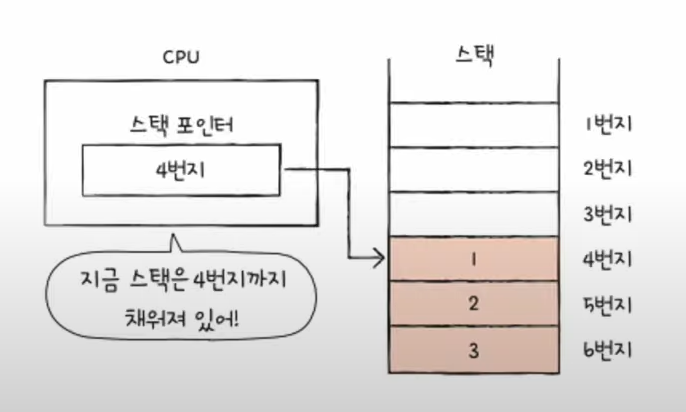

7. 스택 포인터 : 스택 주소 지정 방식에서 스택의 꼭대기를 가리키는 레지스터 (스택이 어디까지 차 있는지에 대한 표시)

메모리 안에 스택 영역 있음

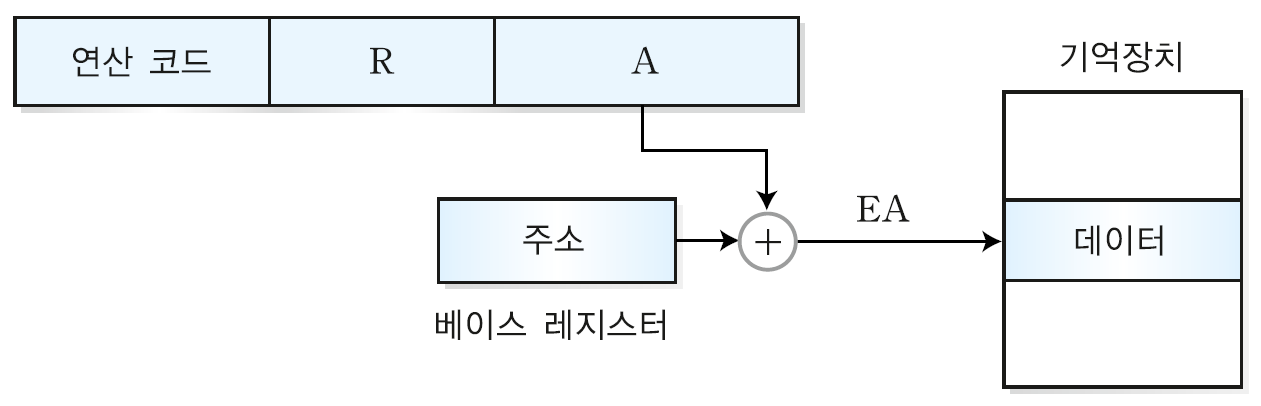

8. 베이스 레지스터 : 기준 주소 저장 - 변위 주소 지정 방식에 사용

변위 주소 지정 방식 : 오퍼랜드 필드의 값(변위)과 특정 레지스터의 값을 더하여 유효 주소 얻기
